我國智能化城市的建設步伐已全面延伸，在現代建筑設計中，機電工程設計逐步達到國際先進水平，除2015年已實施的《GB50981-2014建筑機電工程抗震設計規范》，2019年又新增了《GB/T37267-2018建筑抗震支架通用技術條件》。機電管道的設計數量十分巨大、其結構組成也較為復雜、使用功能各有不同，該標準的執行，對于抗震設防烈度為6度～9度地區的建筑給排水、供暖通風與空調、電氣、燃氣、消防等系統抗震支吊架的設計、制造和檢驗，有了明確的規定�；埕~深耕于錨固行業70余年，并在抗震支吊架領域擁有豐富經驗，根據規范要求提供專業的抗震支吊架設計方案，并得到業內專業人士的廣泛好評。
中國地震活動頻度高、強度大、震源淺，分布廣，是一個震災嚴重的國家。據有關統計數字表明，中國的陸地面積占全球陸地面積6%；中國的人口占全球人口的20%左右，然而中國的陸地地震竟占33%，而造成地震死亡的人數竟達到全球的1/2以上。2008年四川省汶川地震給國家電網帶來的直接經濟損失超過120億元。
設置抗震支吊架的依據

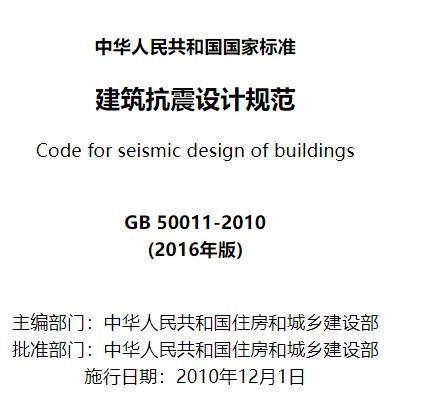

2008年之前，國內對于機電設施的保護，沿用的都是承重支撐系統，主要起到承重的作用，基本沒有考慮抗震設計，給機電管道系統安全帶來很大的隱患。5.12汶川地震后，建設部對原《GB50011-2001建筑抗震設計規范》先后幾次進行緊急修訂并頒布《GB50011-2010建筑抗震設計規范》以及最新的GB50011-2016（2016版）建筑抗震設計規范，發文要求嚴格執行其中的強制性條文，2014年10月9日，國家住房城鄉建設部正式頒布《建筑機電工程抗震設計規范》為國家標準，編號GB50981-2014，從2015年8月1日起強制性執行。在《GB50981-2014建筑機電工程抗震設計規范》設計基本要求中規定：建筑機電工程設施抗震設計應以建筑結構設計為基準，對與建筑結構的連接件應采取措施進行設防。
抗震支吊架概述

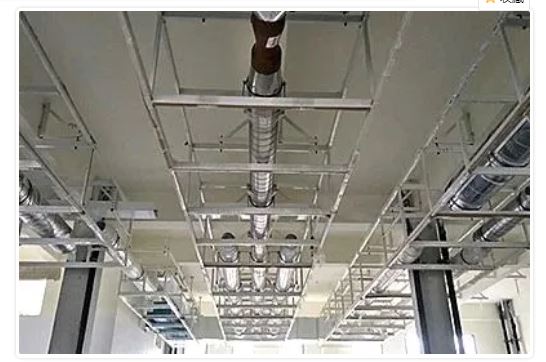

建筑機電抗震支吊架系統，是利用抗震斜撐抵抗水平地震力的特點，將管道、風道、電纜橋架等機電設施牢固連接于已做抗震設計的建筑體，限制附屬機電工程設施產生位移，控制設施振動，并將荷載傳遞至承載結構上的各類組件或裝置。通俗地來講，是在成品/重力支吊架系統基礎上，增加側向抗震和縱向抗震斜撐，承受來自任意水平方向的地震作用，從而達到在地震中對建筑機電工程設施安全保護的作用，把地震所造成的生命與財產損失減少到最低程度，可廣泛應用于管道、風道、電纜橋架等機電設施的設計抗震。

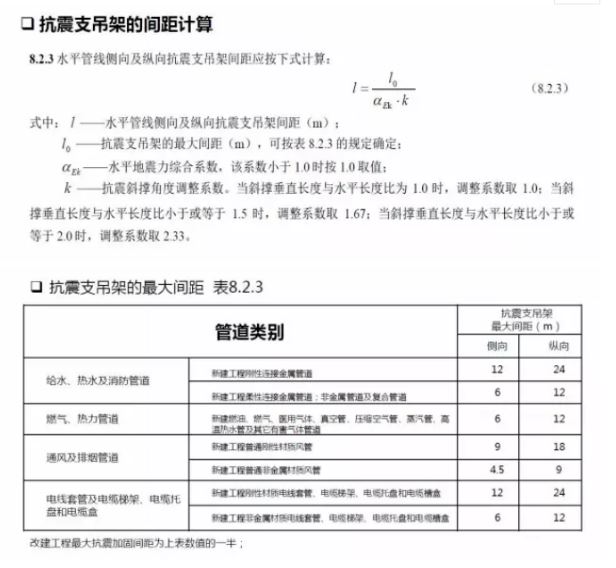

目前《GB50981-2014建筑機電工程抗震設計規范》對建筑中防排煙風道，事故通風風道及相關設備，強制規定應采用抗震支吊架系統。除此之外，對于其他可采用抗震支吊架系統的管道和設備也有相應規定：懸吊管道中重力大于1.8KN的設備；DN65以上的生活給水、消防管道系統；矩形截面面積大于等于0.38平米和圓形直徑大于等于0.7m的風管系統；對于內徑大于等于60mm的電氣配管；重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽；內徑大于等于25mm燃氣管道�？拐鹬У跫艿淖畲箝g距是整個抗震支架平面布置圖的設計基本依據，也是規范中關于抗震支架設計的核心內容，通常采用規范中的間距計算公式進行計算。
抗震支吊架的常見形式

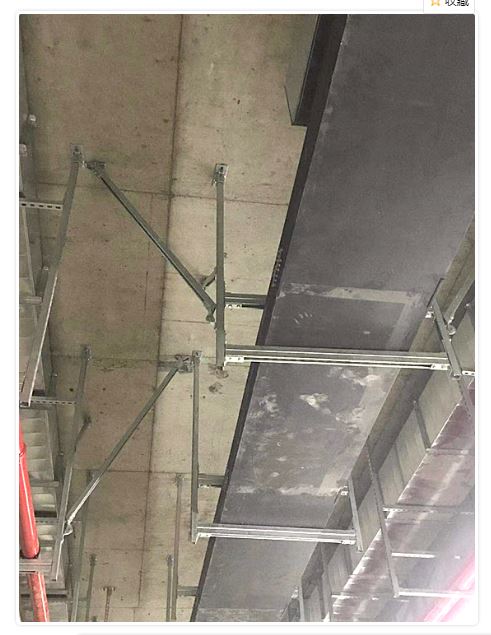

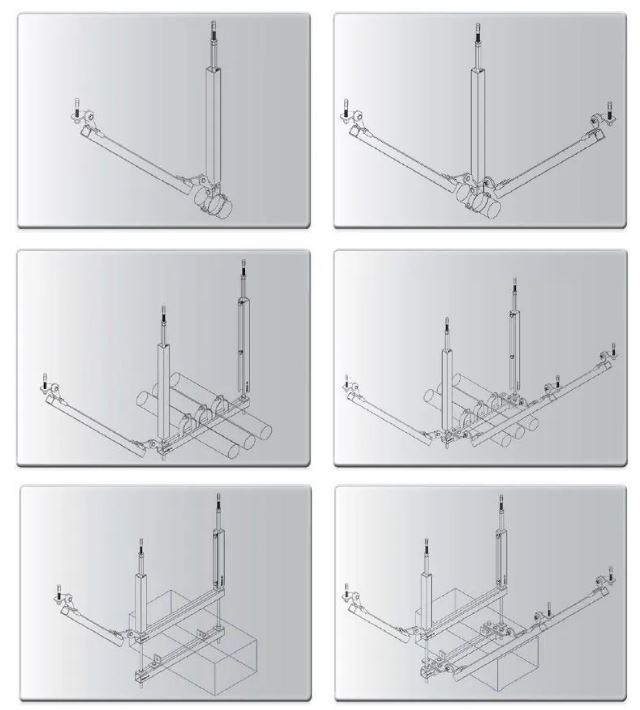

為保障機電管道在重力滿負荷運轉狀態下的安全固定，或面臨突發地震災害時，生命線系統在設防烈度的地震作用下機電系統管道保證不跌落仍能正常運轉，通用的有六種典型抗震支吊架應用，可滿足不同需求。
慧魚抗震支吊架介紹

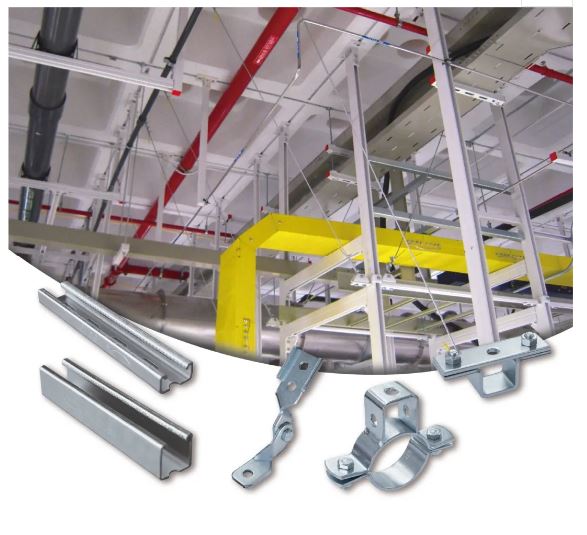

慧魚抗震支吊架系統，由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成，是專門針對建筑給排水工程、建筑電氣工程、建筑暖通工程，消防工程、管道和設備的安裝固定而開發的系統產品，并提供完整計算書及力學依據，是管道、線纜、橋架、設備等敷設和固定的最優解決方案。具有節省空間、整體美觀的優點；現場施工時無需焊接和鉆孔，普通工人只需一個扳手就可實現積木式裝配，安裝速度相比傳統做法可提高數倍；槽鋼、連接件甚至墊片都有能提供詳細清單,非常精確，制作安裝成本比傳統做法更經濟高效。嚴格遵循了歐洲的技術規范和要求，其所有金屬支架制品執行歐洲最高標準BS6946，整套系統符合ISO9001,ISO14001標準；熱浸鋅鍍層采用BSENISO1641標準，最小厚度為45um，適合海邊城市或地下室潮濕環境等，幾十年基本不需維護。

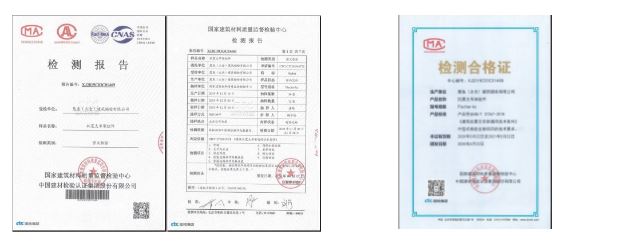

慧魚公司具備完善的內部測試實驗室，可進行常規力學實驗，系統產品通過國家建筑材料測試中心的抗震支吊架測試，其測試依據為CJ/T476-2015《建筑機電設備抗震支吊架通用技術條件》、GB/T37267-2018《建筑抗震支架通用技術條件》，測試項目包括：外觀、尺寸、部件荷載性能、組件荷載性能、防腐性能。

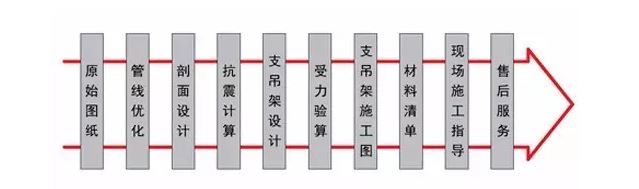

同時，慧魚公司為客戶提供前期選型設計咨詢、合同追蹤、現場安裝培訓指導及工程回訪等項目全生命周期的服務，為甲方業主免除后顧之憂，贏得客戶的一致認可。

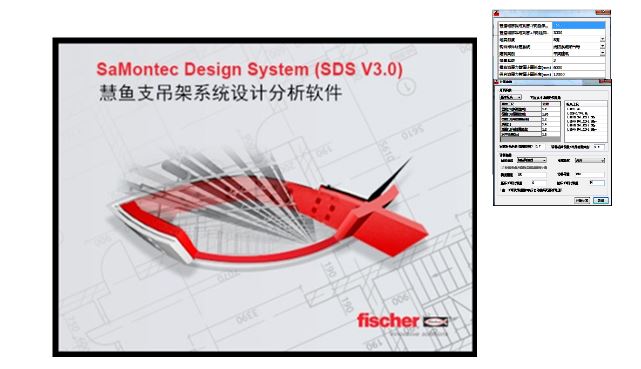

慧魚自主知識產權并經第三方權威機構認證的“支吊架系統設計分軟件SDS3.0”是一款專業的支吊架產品設計軟件。軟件按支吊架設計邏輯順序開發，具有建模、結構分析、桿件及連接件驗算、輸出計算書等功能。對于抗震支吊架的設計，可計算地震作用后，以荷載的形式按最不利方向直接輸入支架模型進行計算。也可以設置水平重力系數，根據《建筑機電工程抗震設計規范》中要求的驗算內容均由軟件自動完成。
慧魚抗震支吊架系統，在支吊架建筑結構上生根的錨固體也可進行計算，只需將SDS中支座反力作為荷載，輸入慧魚FIXPERIENCE錨固設計軟件，有效解決非對稱布置錨栓、異形錨板等疑難問題，同時可模擬空洞干燥、潮濕、有水及不同程度清孔等安裝條件，輕松進行錨固設計。
工程項目案例

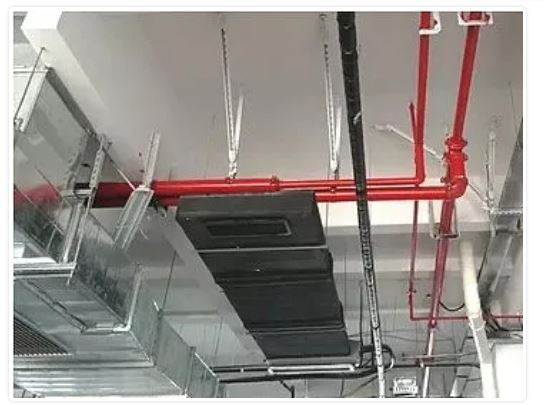

慧魚抗震支吊架系統自上市以來已成功應用于包括醫院、地鐵、高鐵、學校、工業廠房等建筑中，例如：恒大汽車工廠、喀什客整所、成都地鐵9號線一期工程等。
如需更多抗震支吊架解決方案及案例信息，可掃描以下二維碼，下載慧魚樣本。
