慧魚背栓為蘇黎世建筑群筑起安全屏障
——蘇黎世新警察局及司法中心的綠色外立面幕墻
位于瑞士蘇黎世的警察局和司法中心是一個龐大的建筑群。大約有100,000顆慧魚背栓被用于該棟建筑上綠色光亮天然石材幕墻外立面的安裝。
為實現蘇黎世治安管理的宏遠目標，當地相關領導層決定在蘇黎世Aussersihl-Hard區貨場舊址上建造一個建筑面積為63,608平方米的建筑。蘇黎世當地的建設部門計劃將建造專門用于打擊犯罪分子的蘇黎世司法中心PJZ，占地35,558平方米。新建的建筑群中包括：州警察局、公訴署和刑事機構以及法醫研究所、蘇黎世警察學院和法院的一部分。竣工后，PJZ將有足夠的空間放置大約2,030張辦公桌。此外，還將為臨時拘留和等待審判的人提供約280個監獄。新建造的PJZ可以把州警察局、檢察機關、警察和司法監獄集中在一起，以代替目前這些機構分布在30多個不同地方的局面。

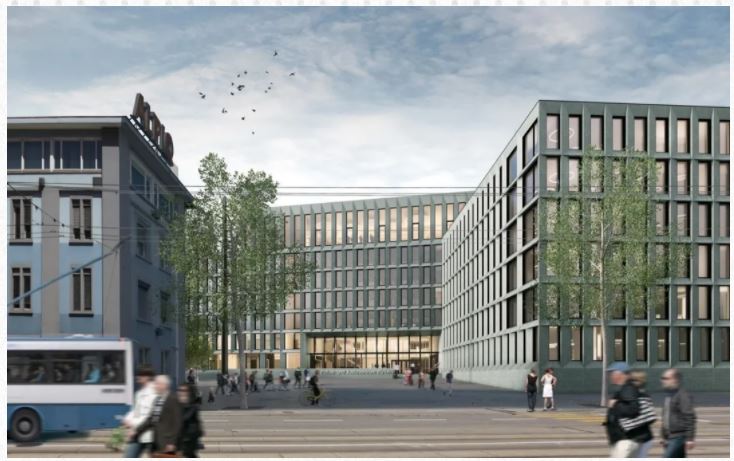

PJZ廣場
圖片來源：GeneralPlanner&Architect:TheoHotzPartnerArchitekten,Zurich-Visualisation:Raumgleiter,Zurich

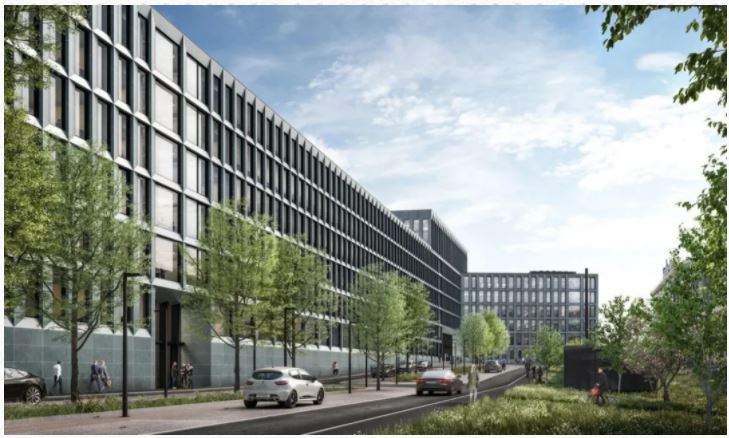

PJZ員工入口
圖片來源：GeneralPlanner&Architect:TheoHotzPartnerArchitekten,Zurich–Visualisation：Raumgleiter,Zurich

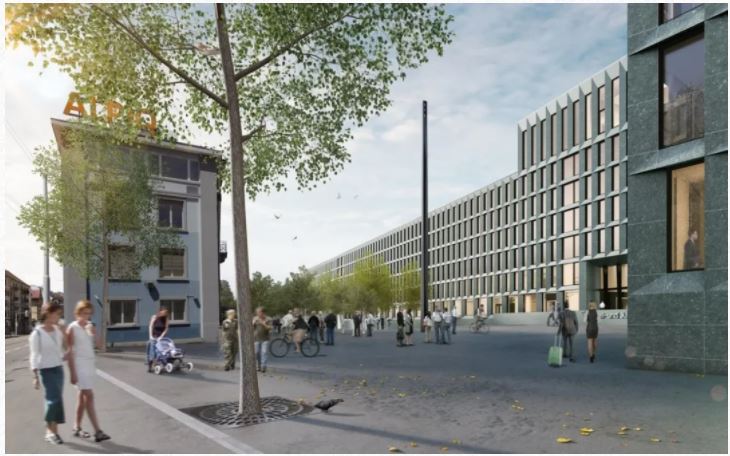

PJZ主入口
圖片來源：GeneralPlanner&Architect：TheoHotzPartnerArchitekten、Zurich–Visualisation：Raumgleiter,Zurich
整個建筑的幕墻外立面由玻璃和光亮的綠色天然石材構成，這也是該棟綜合體建筑的一個設計亮點，是由蘇黎世的TheoHotzPartnerArchitekten公司負責設計的。這些石頭被稱為VerdeSalvan，來自瑞士瓦萊州的Salvan。如何將石材面板與混凝土結構相連接，對參與項目設計和施工的人來說是一個重大的挑戰。IBT工程公司參與了這個項目的建設，同時Marvit公司負責幕墻底層結構和外立面的施工。P3工作室負責規劃工作。項目中所使用的3D天然石材板厚達40mm，這意味著用于固定石材的背栓必須承受很高的自重荷載。來自IBT工程公司的UweKirchesch設計師，他說:“在PJZ幕墻外立面面板上的對角接縫是一個挑戰。”他一生致力于立面總面積超過100萬m2的結構設計。“為了符合相關施工規范，在這種情況下不能使用心軸錨。接縫必須垂直，這就是為什么我喜歡選擇慧魚FZPII背栓。慧魚的這款產品可以使我的設計充分順從幕墻材質本身的特點并且完美呈現出理想的設計效果。”

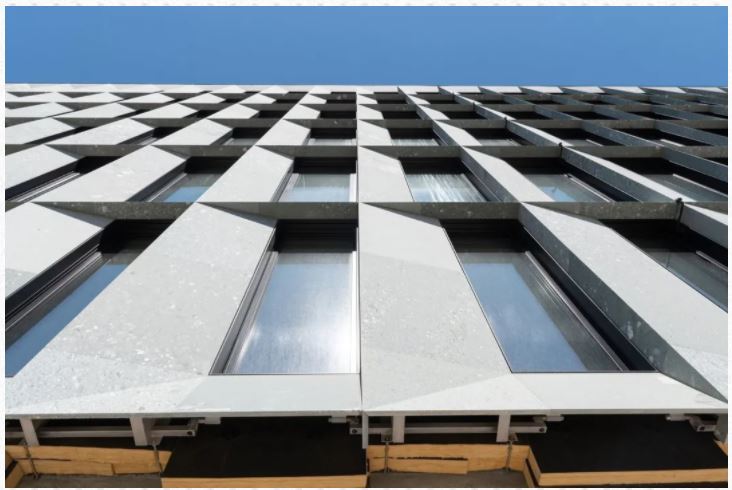

由玻璃和天然石材構成的現代幕墻外立面，完美地呈現出蘇黎世警察局和司法中心的莊嚴感。整個幕墻巧妙的運用了背掛技術，同時也將安全性、功能性與現代視覺相結合
圖片來源：BaudirektionKantonZürich、Photographer:：TillForrer
“隨后，我們進行了多次拉拔測試。結果表明，慧魚齊平式碳纖維套筒背栓FZPII13x15M8/23是一款理想的用于承受這些沉重面板荷載的錨固產品。慧魚與IBT工程公司之間良好的合作，也證明了慧魚在此項目上提供的技術支持是成功的。慧魚齊平式碳纖維套筒背栓FZPII與后擴底孔的契合，可實現無應力安裝。背栓在幕墻面板1/5寬度及高度的錨固定位，可大大降低板的跨中彎矩并提供更高的承載力。如果出現面板損壞的情況，慧魚齊平式碳纖維套筒背栓FZPII可以自由替換單塊面板。”慧魚幕墻系統的市場經理Steven-HenrikMaier說。

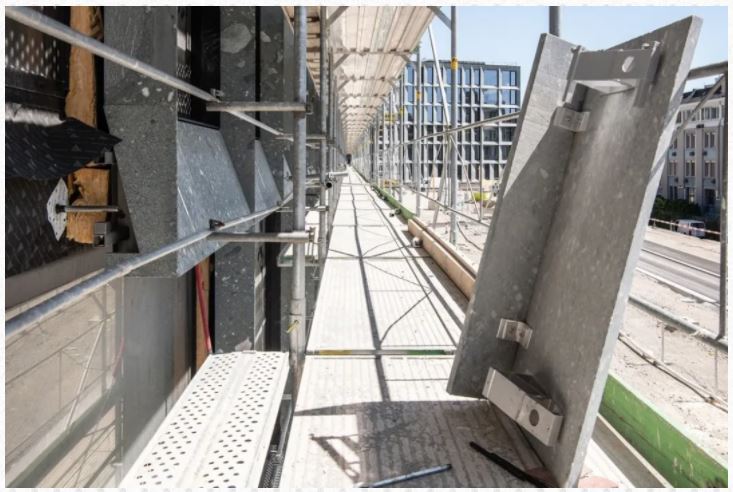

2020年3月蘇黎世警察局和司法中心的建筑工地：大約有100,000顆慧魚齊平式碳纖維套筒背栓FZPII13x15M8/23被用來固定由“VerdeSalvan”天然石材制成的幕墻外立面面板。慧魚隱藏式的緊固件賦予該棟建筑令人贊嘆的外觀。該款產品在實現錨固的功能同時，具有較高的承載力和良好的性能。
圖片來源：BaudirektionKantonZürich，攝影師：TillForrer

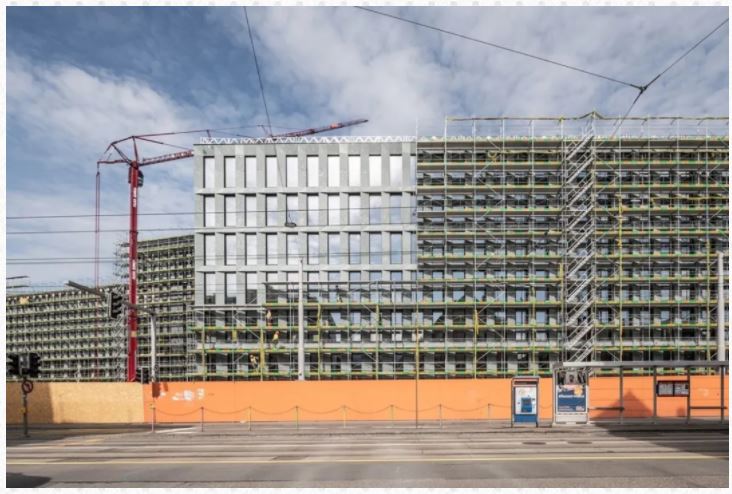

2020年7月蘇黎世警察局和司法中心的建筑工地
圖片來源：BaudirektionKantonZürich,攝影師:TillForrer
慧魚幕墻系統的市場經理Steven-HenrikMaier表示：“從美學的角度來看，慧魚背栓可隱藏于面板背后，這是慧魚的一大優勢。從幕墻外立面的表面看，慧魚背栓被完全隱藏起來，為該項目的外立面幕墻呈現出一種令人贊嘆的建筑外觀。”TheoHotzPartnerArchitekten事務所的建筑師StefanAdler重點闡述了采用玻璃、綠色和灰色天然石材相結合的外立面效果，他說：“VerdeSalvan”是一種礫巖，由于其活潑的結構、不同顆粒碎屑沉淀以及顏色上的細微差別，使它在眾多石材中脫穎而出，成為真正的“天然”石材。“VerdeSalvan”同時也是非常堅固的，這是為了實現PJZ外立面3D立體化、鋒利的幾何圖形視覺效果所必需的特性。”作為一種永恒和堅固的石材，這些石材也向人們傳達了作為一個“行政機構建筑”的宏偉性。當地相關機構的官員將于2022年入駐此棟建筑。”
在這些閃閃發光的綠色石材面板背后巧妙的運用了背掛技術，為整個行政大樓呈現出一種莊嚴感，同時也將安全性、功能性與現代化幕墻視覺效果相結合。
如您想了解進一步的信息，可以登陸：www.pjz.ch，或點擊閱讀原文
