金屬與石材立面的時尚結合
在瑞典首都斯德哥爾摩的諾拉·德爾施塔登地區，新建的伊里爾公寓樓格外引人注目。整個大樓的幕墻設計由三種不同的外立面建材組成。采用慧魚鋁支撐系統ATK和慧魚通用框架尼龍錨栓SXR，為混凝土承重結構與幕墻面板連接提供安全保障。建筑外立面采用了紅色斯堪的納維亞色調的木材面板。

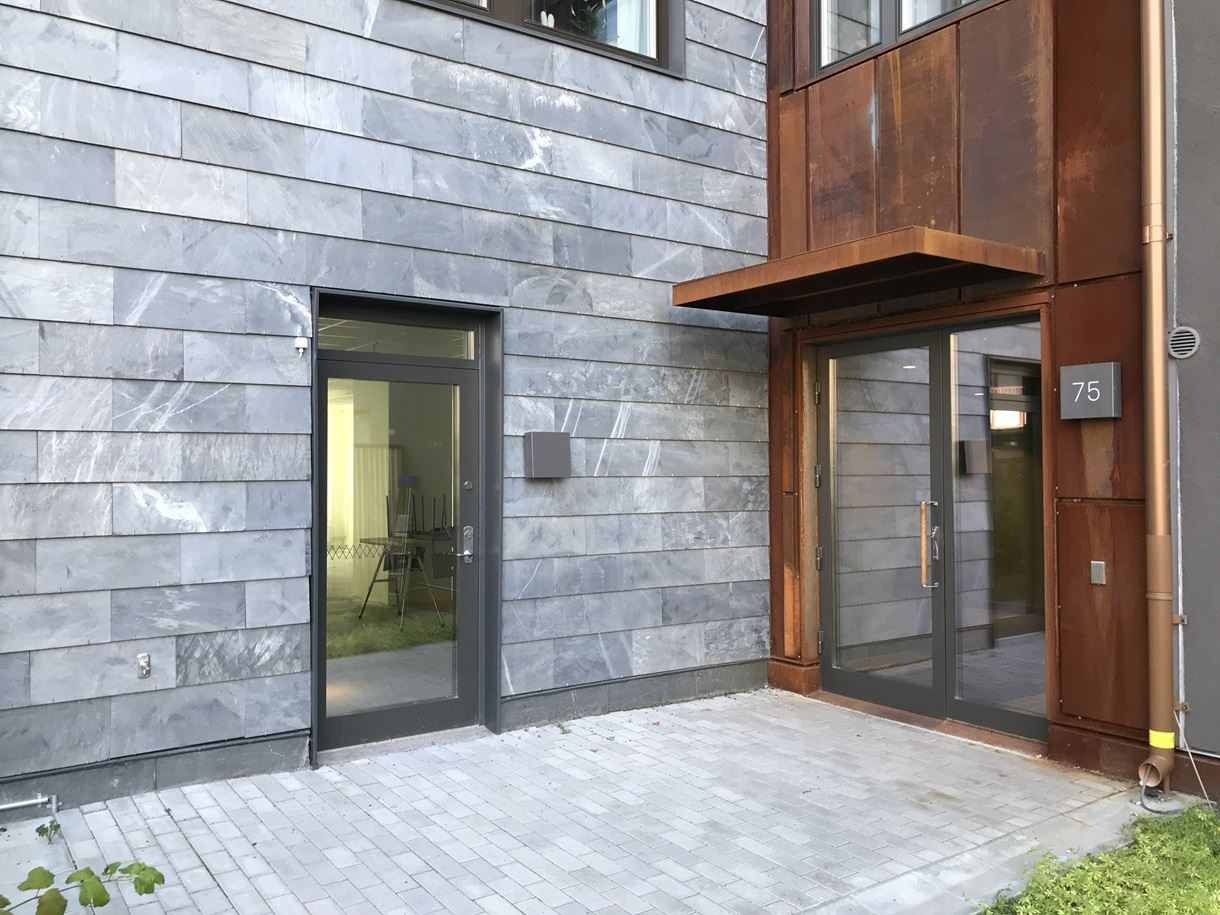

斯德哥爾摩的新建伊里爾公寓樓的外立面幕墻，采用了耐候金屬板和巖板面板等耐用和堅固的材料，設計的靈感來自于該地區過去的工業風格。
有著形色各異和色彩斑斕的各種飾面建筑，像馬賽克般矗立在斯德哥爾摩街道和住宅區中，形成了令人心儀神往的景色。諾拉·德爾施塔登地區的這座新建住宅樓保留了當?shù)氐膫鹘y(tǒng)，其建筑靈感來源于當?shù)氐墓I(yè)歷史。該棟建筑包含76套公寓，建于2018年至2019年之間。業主是斯德哥爾摩的?rilB?tbyggarparken。建筑由來自斯德哥爾摩的TobinPropertiesAB公司建造，該公司專注于在瑞典規劃和開發住宅房地產。Semrén&M?nsson建筑事務所AB負責項目設計和規劃。

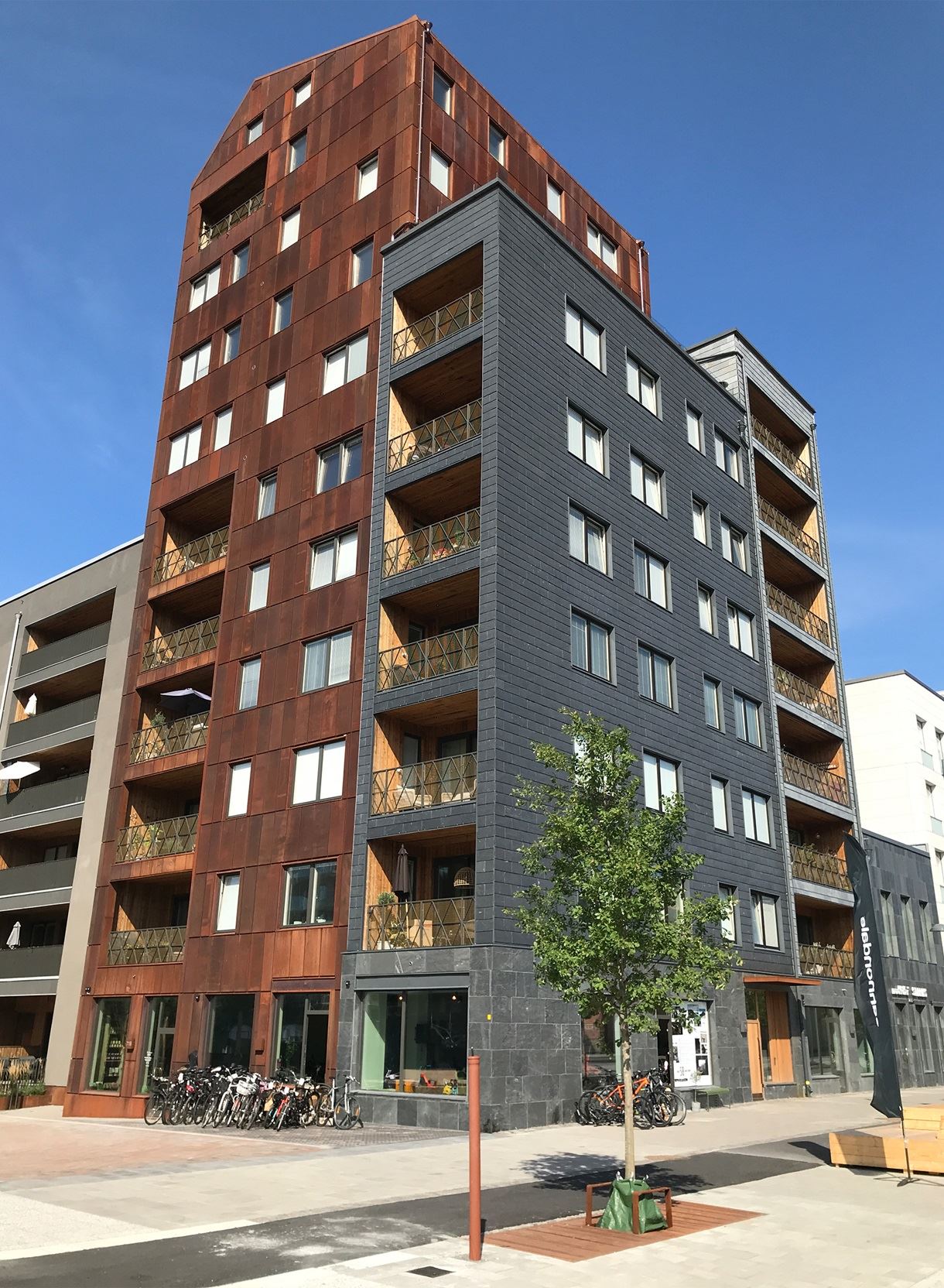

金屬與石材立面的結合：慧魚龍骨結構系統將自由的設計風格與節能結合在一起，并為斯德哥爾摩的新建公寓樓外立面幕墻提供了永久的安全錨固解決方案。
現代建筑圍護結構的各種幕墻外立面面板使其在不同的角度呈現出不同的視覺效果。整個建筑由兩個直接相鄰的部分組成，其中一部分采用了530m2的耐候金屬板外立面。這種耐候性的材質具有獨特的銹層，結合了堅固耐用和低維護成本等功能優勢，并能呈現頗具工業魅力和溫暖而堅固的視覺效果。另外的1652m2幕墻外立面采用了兩種不同厚度的板巖面板，分別為10mm和30mm，呈現出耐久性和精致的外觀效果。1500m2的外立面采用了紅色斯堪的納維亞色調的木質材料，作為建筑的耐氣候和防潮涂層。

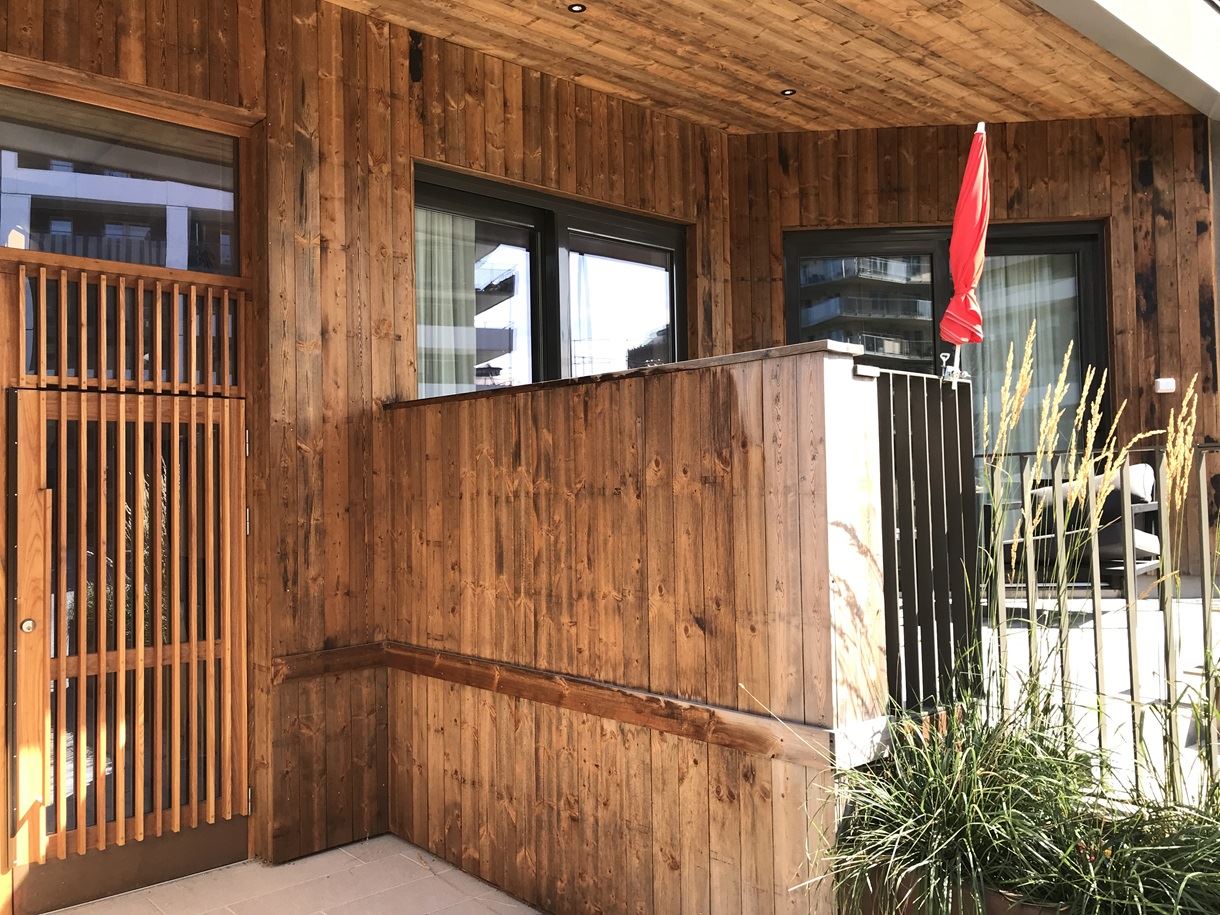

紅色斯堪的納維亞色調的木板被用于外立面的陽臺和新建伊里爾公寓樓的露臺上，其表面具有多種用途。

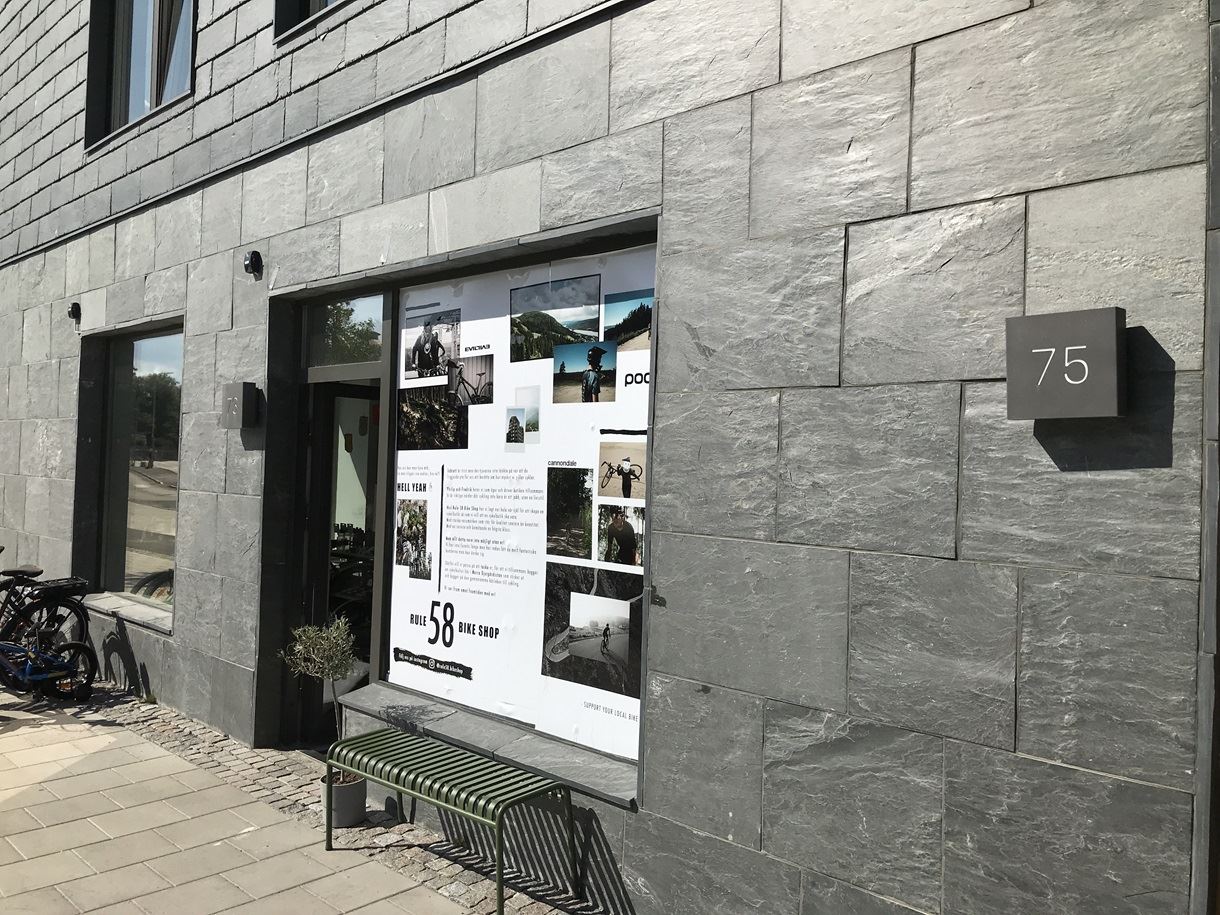

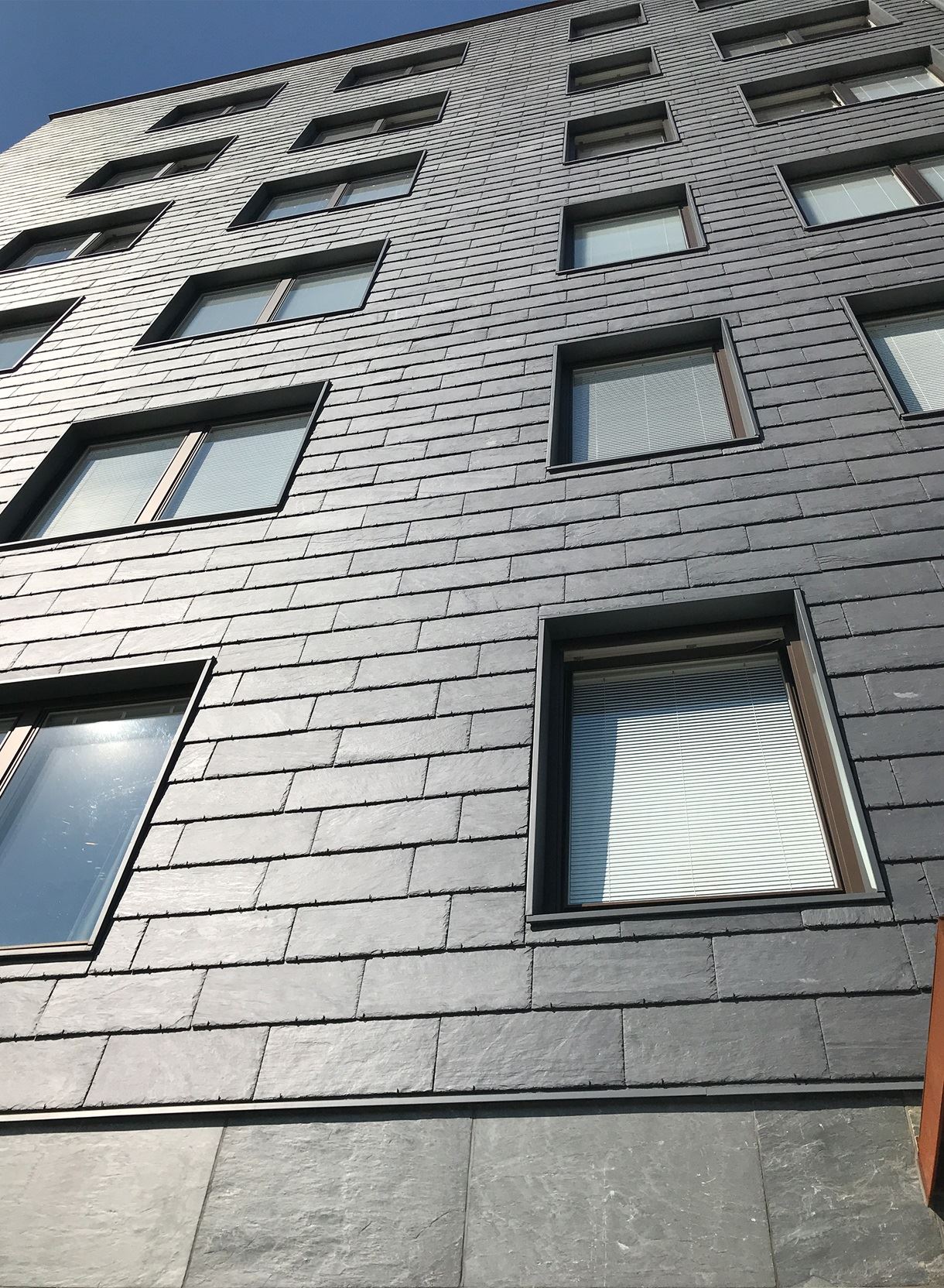

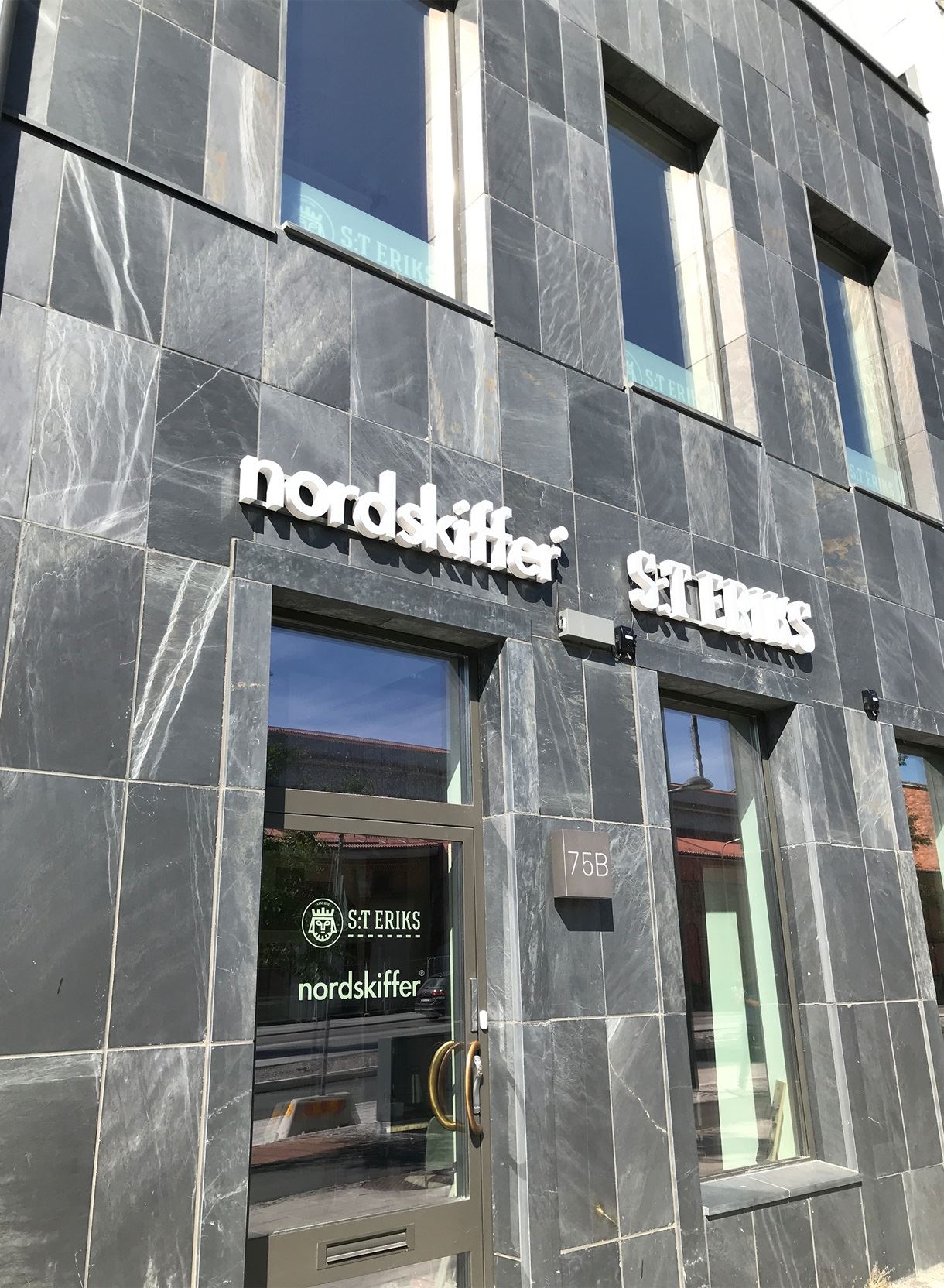

集優雅和獨特于一體：新建伊里爾公寓樓建筑外立面采用了板巖面板裝飾。
為了安全地固定耐候金屬板和板巖面板，來自斯德哥爾摩的建筑施工方ErlandssonByggAB使用了慧魚幕墻系統。幕墻龍骨結構方案由ATK100ZeLa系統和ATK100組成，在ATK103P-20系統擁有安裝卡扣，為幕墻面板提供隱蔽式錨固。水平作用在外幕墻立面上的荷載被傳遞到豎向龍骨上，然后通過上墻連接件再傳遞到主體結構上。采用ATK100KL龍骨系統解決方案代替30mm板巖的開槽掛裝方案。ErlandssonByggAB公司對慧魚ZeLa系統的優勢充分信任。“可控的滑動支座使得型材受熱膨脹變形時也能保證整個系統的安全性，既能提高能源效率，保證可持續性，又能保障工程安全�！眮碜曰埕~BWM幕墻系統的市場經理StefanSchrag說到。“幕墻外立面上墻連接件的安裝也十分簡便�！�
項目使用了慧魚通用框架尼龍錨栓SXR，用于混凝土基材的支架固定。由于慧魚產品承載能力高，減少了上墻連接件的使用量，整體上節省了大量的時間、成本和材料。
慧魚鋁支撐結構被用于外立面石材面板的安裝，為面板與混凝土基材的連接提供了安全的錨固解決方案。龍骨系統提供了額外的節能效率和安全性。

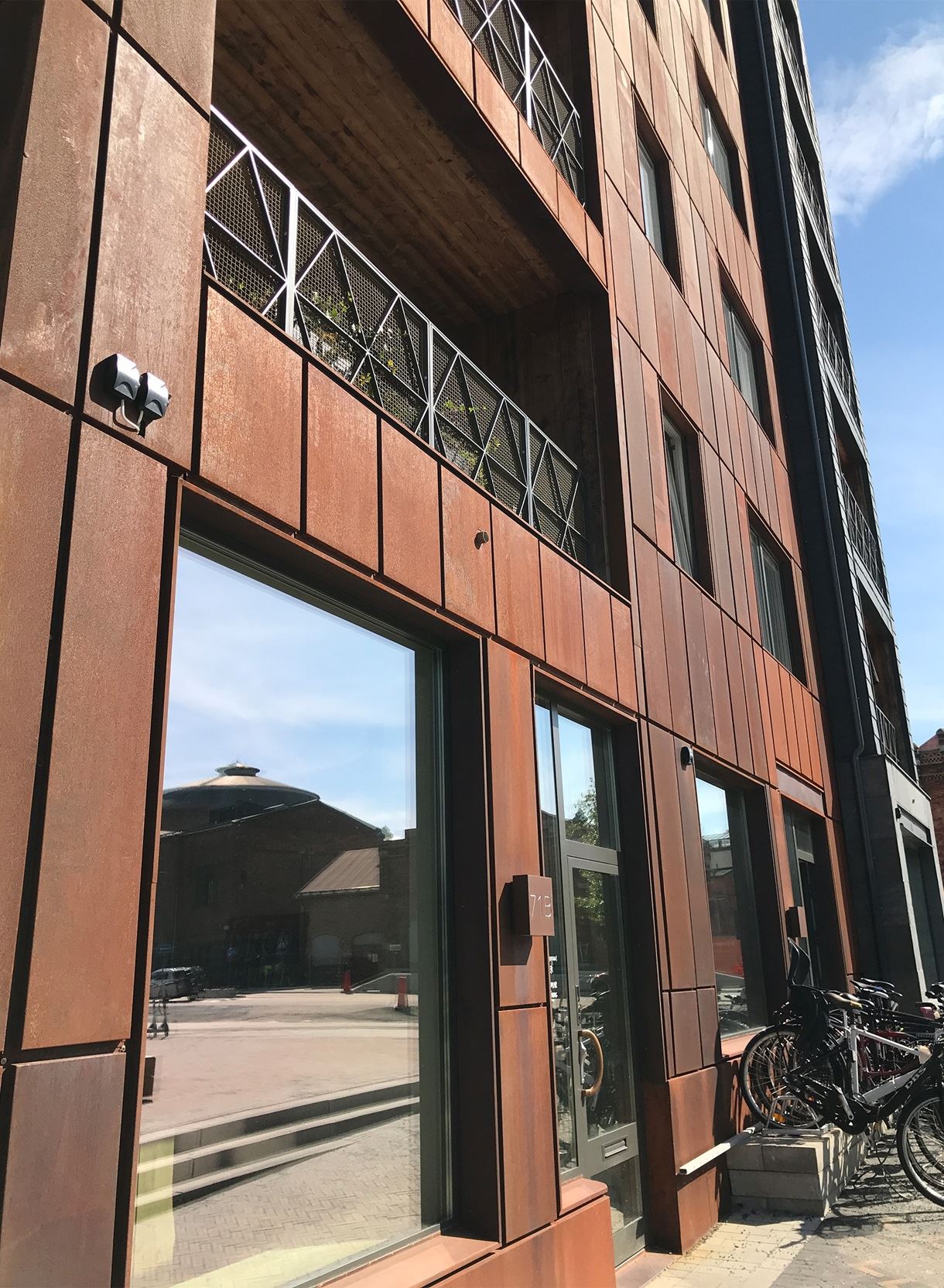

工業魅力：具有獨特銹層的耐候鋼面板結合了堅固性、低維護等功能優勢和獨特的外觀于一體，慧魚鋁支撐結構為其提供了永久和安全的支撐。

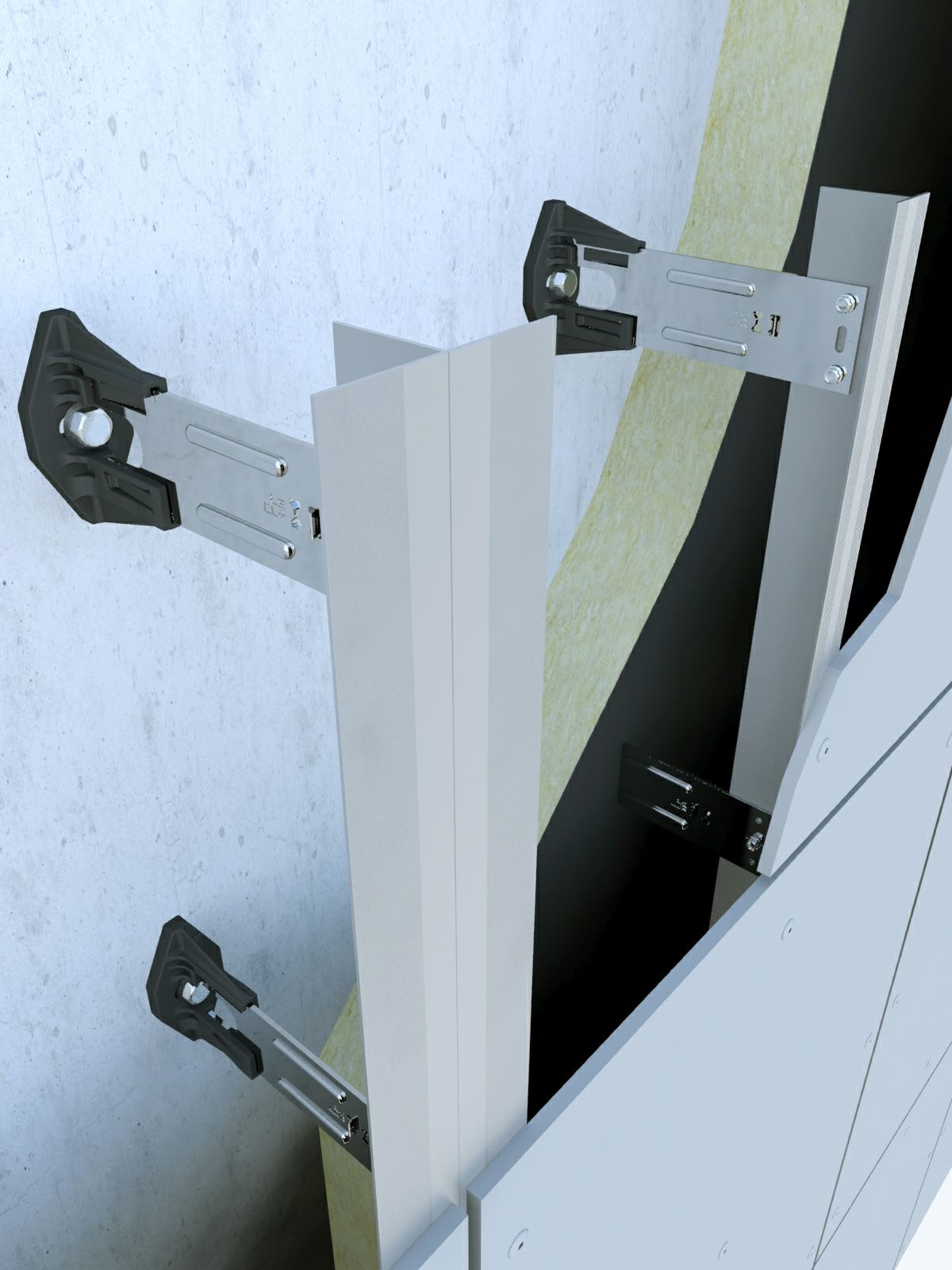

慧魚鋁支承結構使扣環能夠隱藏式地進行安裝，使整個建筑幕墻具有令人耳目一新的外觀效果。
支架與絕緣材料的結合，確保無熱橋產生，從而盡可能地防止了能量的損失。由于ZeLa掛件符合幕墻外立面節能的最高要求，獲得了被動房屋協會認證機構授予的“認證的被動式房屋構件”證書。
ATK100ZeLa系統中的慧魚ZeLa掛件被授予“認證的被動式房屋構件”證書。
