化學(xué)強(qiáng)化玻璃基本簡介：
　　根據(jù)相關(guān)機(jī)構(gòu)分析，預(yù)計在2010年至2013年間，智能手機(jī)和平板電腦的年均銷售量將分別增長40%和90%。而絕大部分此類設(shè)備都將采用觸摸屏面板，這就需要使用一種堅硬的防護(hù)材料來保護(hù)設(shè)備表面。實踐證明，玻璃經(jīng)過特殊的表面處理后，硬度可以較大幅度提高，在不影響觸摸屏手感的同時，提高玻璃的防劃傷，抗沖擊等能力，從而提高了智能手機(jī)或平板電腦屏幕的使用壽命。

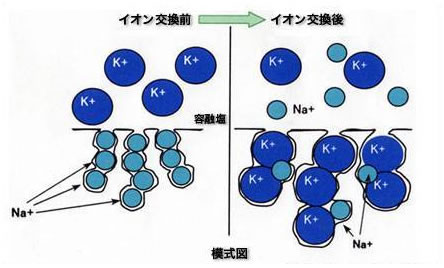

化學(xué)強(qiáng)化原理：
　　1.化學(xué)鋼化玻璃主要以3mm厚度以下的玻璃為主，采用高純度的硝酸鉀溶液及搭配的催化劑混合加熱至攝氏420度左右，玻璃結(jié)構(gòu)表面的鉀離子和鈉離子進(jìn)行離子交換而形成強(qiáng)化層。
　　2.由于鉀鈉離子交換速度較慢，要使玻璃具有大的應(yīng)力值和符合使用要求的應(yīng)力層厚度，交換時間需要4小時—10小時不等。
　　3.化學(xué)鋼化玻璃的壓應(yīng)力層深度一般是5um~25um不等，但美國康寧公司的大猩猩玻璃及日本AGC公司的龍跡玻璃可以將應(yīng)力層提高到50um。抗彎曲強(qiáng)度可以達(dá)到600-800mpa

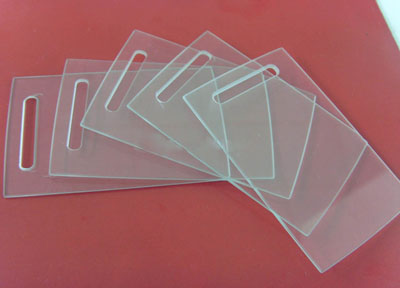

化學(xué)強(qiáng)化玻璃主要適用范圍：
　　小規(guī)格、小尺寸、結(jié)構(gòu)復(fù)雜的玻璃化學(xué)鋼化。
化學(xué)強(qiáng)化的主要設(shè)備：
　　預(yù)熱爐、熔鹽爐、冷卻爐等電路控制系統(tǒng)構(gòu)成。
化學(xué)強(qiáng)化玻璃的工藝流程：
　　白片成品—QC檢驗—清洗處理—化學(xué)強(qiáng)化---保溫冷卻—清洗干燥—包裝。

化學(xué)強(qiáng)化玻璃的強(qiáng)度主要測試方法：
　　a、玻璃的抗彎曲強(qiáng)度(CL) b、玻璃的抗沖擊強(qiáng)度(CT) c、玻璃的壓應(yīng)力層深度（DOL)
　　方法1、用鋼球?qū)ΣＡнM(jìn)行抗沖擊強(qiáng)度測試——落球破碎性測試
　　方法2、靜壓測試法。用頂針在玻璃中心位置進(jìn)行遞增 加壓，直至玻璃破碎瞬間的壓力值大小。
　　方法3、壓應(yīng)力層深度測試法---用壓應(yīng)力測試儀對玻璃表面進(jìn)行定量測定，計算出玻璃表面的壓力層深度。
